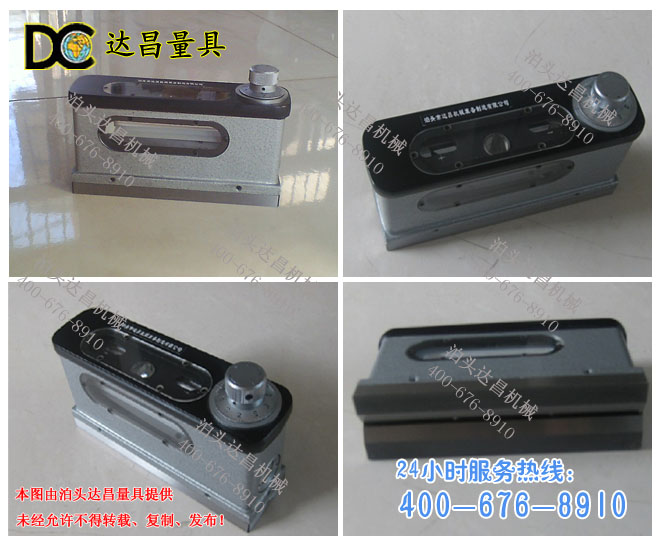

產品名稱：水平儀，合像水平儀，光學合像水平儀
光學合像水平儀標準編號：JB/T 3238-1999
合像水平儀標準名稱： 光學合像水平儀
光學合像水平儀用途：合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。
光學合像水平儀的結構：合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。
光學合像水平儀技術數據：
1.刻度盤分劃值：0.01mm/m
2.最大測量范圍正負：0-10mm/m
3.示值誤差： 正負1mm/m范圍內 正負0.01mm/m
4.全部測量范圍內 正負0.02mm/m
5.工作面平面性偏差：0.003mm
6. 水準器刻度值：0.01mm
7.工作面尺寸：（mm） 165*48
8.儀器重量：2公斤
光學合像水平儀的工作原理：合象水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的精確度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。
